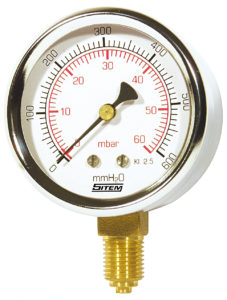

MANOMETRI A MEMBRANA PER GAS SERIE MM63 - MM80 - MM100

MANOMETRI A MEMBRANA PER
GAS SERIE MM63 - MM80 - MM100

I manometri a membrana della serie MM sono esclusivamente prodotti per la misurazione del gas a bassa pressione.

CARATTERISTICHE TECNICHE:

-CASSA: ACCIAO CROMATO
-ANELLO: ACCIAIO CROMATO
-TRASPARENTE: KOSTIL
-LANCETTA: ALLUMINIO VERNICIATO NERO
-QUADRANTE: ALLUMINIO SFONDO BIANCO – SCALA IN NERO E ROSSO
-ATTACCO: RADIALE IN OTTONE OT58
-ELEMENTO MANOMETRICO: SINGOLA MEMBRANA IN BRONZO FOSFOROSO SALDATA SU PIASTRA IN OTTONE
-SALDATURE: IN LEGA DI STAGNO PER TEMPERATURE DA -20°C A + 90°C.
-MOVIMENTO AMPLIFICATORE DI PRECISIONE: IN OTTONE PER OROLOGERIA CON VITE DI REGOLAZIONE
-CLASSE DI PRECISONE: CL 1.6
-GRADO DI PROTEZIONE: IP31


I manometri a membrana della serie MM sono esclusivamente prodotti per la misurazione del gas a bassa pressione.
Le principali caratteristiche di questo prodotto che consideriamo il migliore della nostra gamma di produzione sono:

  • ANELLO IN ACCIAIO CROMATO CHE BLOCCA IL TRASPARENTE
  • IL MANOMETRO NELLA PARTE INFERIORE ALL’ALTEZZA DELLA FILETTATURA OFFRE UNA MIGLIORE PROTEZIONE CONTRO LA POLVERE ED UNA MAGGIORE ROBUSTEZZA CONTRO POSSIBILI URTI.
  • E’ DOTATO DI VITE DI REGOLAZIONE POSTA NELLA PARTE POSTERIORE DELLA CASSA PER RIPORTARE SEMPRE IL MANOMETRO A PUNTO ZERO.
  • IL MECCANISMO INTERIORE OFFERTO E’ DI QUALITA’ ECCEZIONALE IN TERMINI DI PRECISIONE E ROBUSTEZZA IN QUANTO UTILIZZA UNA UNICA MEMBRANA DI BRONZO FOSFOROSO DIRETTAMENTE SALDATA SU UNA PIASTRA DI OTTONE. IN TERMINI TECNICI NE AUMENTA LA PRECISIONE E NE DIMINUISCE SENSIBILMENTE LA FRAGILITA’ NEI CONFRONTI DI SBALZI DI TEMPERATURA ESTERNA E PRESSIONE INTERNA.

LA NOSTRA VITE DI REGOLAZIONE A PUNTO ZERO E’ PROVVISTA DI UN MECCANISMO DI BLOCCO CHE CONSENTE IL RIPOSIZIONAMENTO DELLA LANCETTA UNICAMENTE ENTRO UN LIMITATO CAMPO DI PRESSIONE. QUESTO SISTEMA DI SICUREZZA, IMPEDISCE CHE L’UTENTE POSSA ESSERE INDOTTO A LEGGERE VALORI DI PRESSIONE CHE NON CORRISPONDO AFFATTO ALLA PRESSIONE REALE ESISTENTE NEL SISTEMA. TALE MECCANISMO E’ REPUTATO TUTT’OGGI UNO DEI MIGLIORI PRESENTI SUL MERCATO E GARANZIA DI SERIETA’ E QUALITA’ DEL PRODOTTO OFFERTO.
La serie MM è disponibile nei diametri 63mm (radiale 1/4′) – 80mm (radiale 3/8′) – 100mm (radiale 1/2′) il passo di filettatura è cilindrica con codolo. Le scale disponibili sono:
0-60 mbar/mmH2O
0-100 mbar/mmH2O
0-150 mbar/mmH2O
0-250 mbar/mmH2O
0-400 mbar/mmH2O
0-600 mbar/mmH2O
Su richiesta sono disponibili anche le scale negative= VUOTOMETRI.
Per codici ed altre informazioni sul prodotto, consultare il nostro catalogo generale alla pagina nr 8.
La serie MM deve essere necessariamente collegata alla rete di fornitura del gas con il relativo rubinetto portamanometro a membrana per gas serie ACRG (pagina nr 10 del nostro catalogo generale).


ACCESSORI PER MANOMETRI A MEMBRANA PER GAS

Il rubinetto portamanometro a membrana per gas serie ACRG è dotato di un pulsante a lento rilascio per la lettura graduale della pressione all’interno della rete di distribuzione del gas. Questa tipologia di rubinetto portamanometro va obbligatoriamente montata tra il manometro e la rete stessa. Sopporta una pressione massima di 4bar (PN 4bar). E’ prodotto in ottone OT58 nichelato. Per un corretto montaggio, sul corpo stesso del rubinetto è stampata una freccia indicante dove va posto il manometro. Gli attacchi sono:
1/4F X 1/4F
3/8F X 3/8F
1/2F X 1/2F
Per codici ed ulteriori dettagli, consultare il nostro catalogo generale alla pagina 10.
